系統組成結構

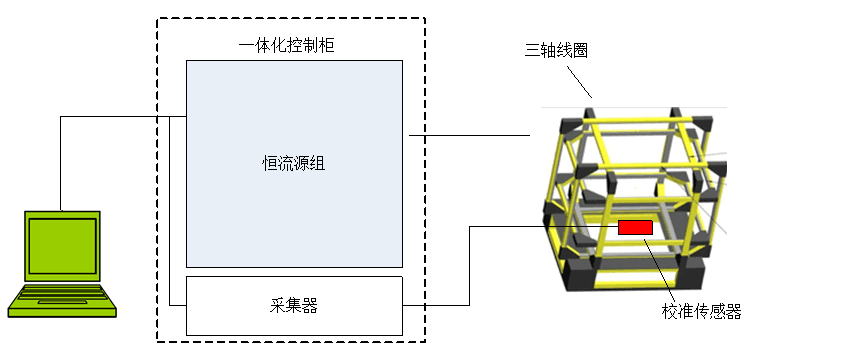

系統組成結構框圖如圖所示，主要包括線圈，一個磁通門傳感器，一套恒流源組，補償控制器及上位機。
磁場發生線圈設計
線圈結構根據需要采用2線圈或4線圈結構。
線圈結構示意圖
根據線圈邊長，仿真得到各軸磁場及對應的相對誤差（千分比）如圖所示。線圈磁場仿真結果

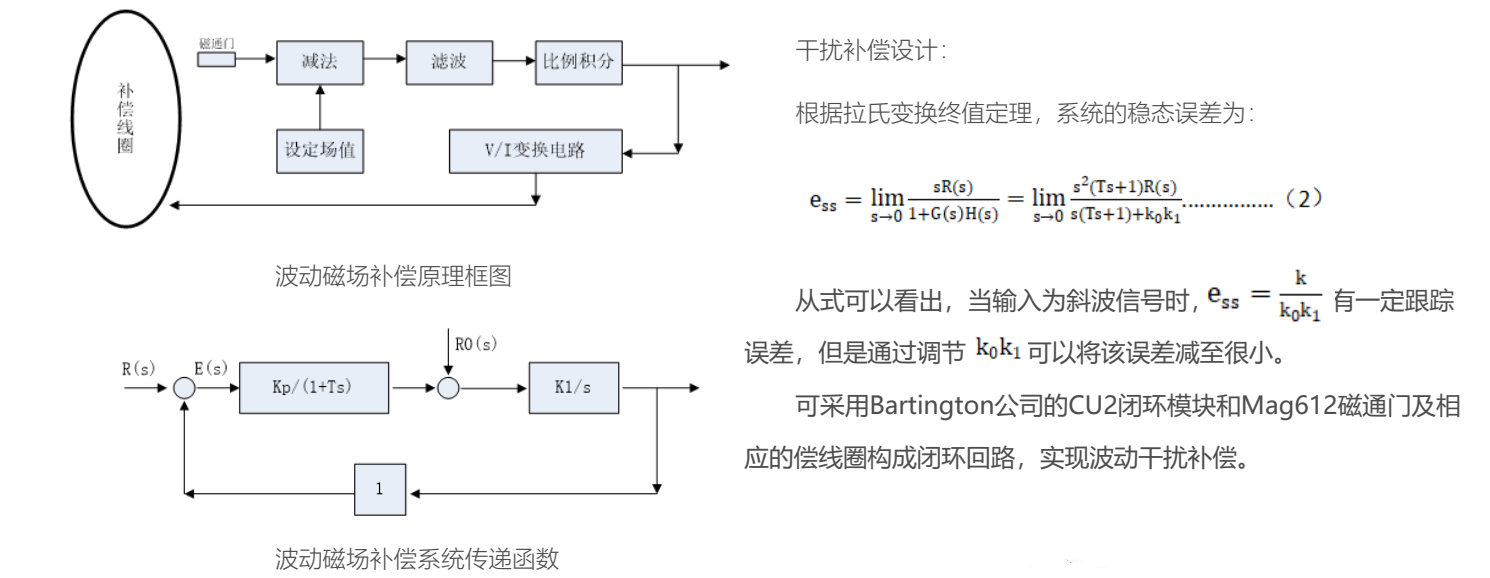

補償控制器設計
? ? ?
控制電路設計

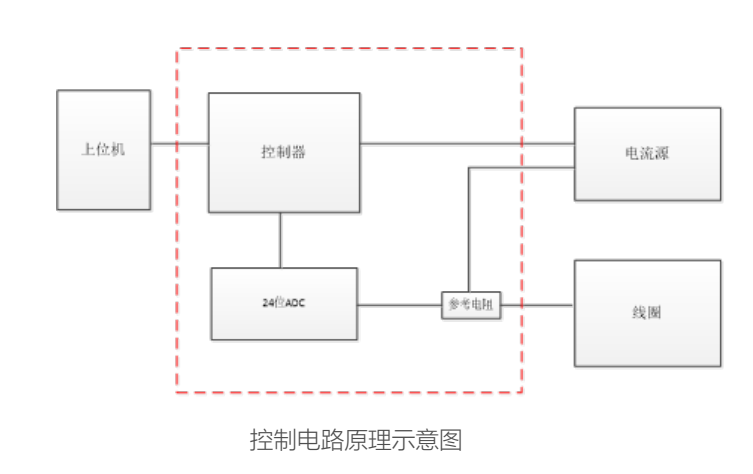

控制電路原理示意圖如圖所示。
恒流源設計
根據客戶項目需求，采用高精度交/直流恒流源，國產直流電源、國產交直流電源、進口高性能電流源。
上位機軟件設計

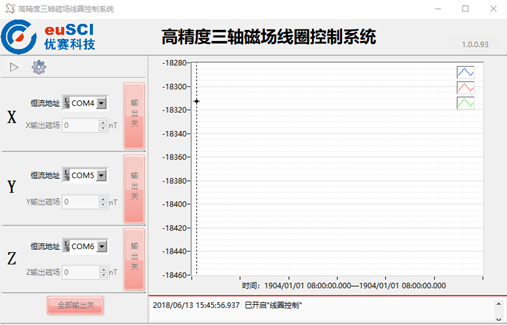

上位機軟件由Labview語言編寫而成，界面簡潔清晰，軟件示意如圖所示。
除能實現上述磁場產生功能外，還可實時顯示參考磁通門探頭讀取的磁場數據。
如需其他功能，歡迎隨時與廠家設計人員進行溝通。
上位機軟件界面示意圖
根據客戶需求，定制線圈的主要參數：
正交度軸數、空間結構及尺寸、平行性、線圈常數、均勻區大小、均勻度、?
控制精度、其它特別要求。
安裝稱重底座或支架，校準平臺、機柜、電腦、顯示器等均可選配
